シールド付き二重桁ガントリークレーン
説明

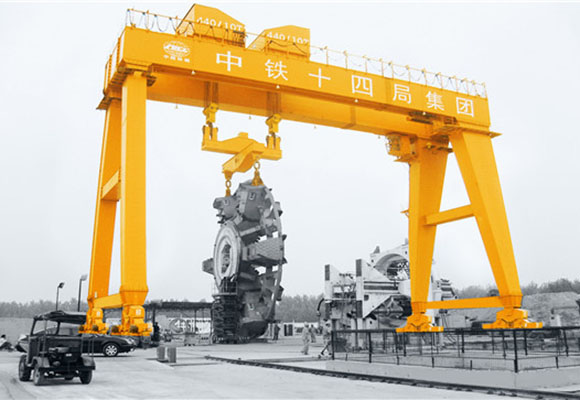

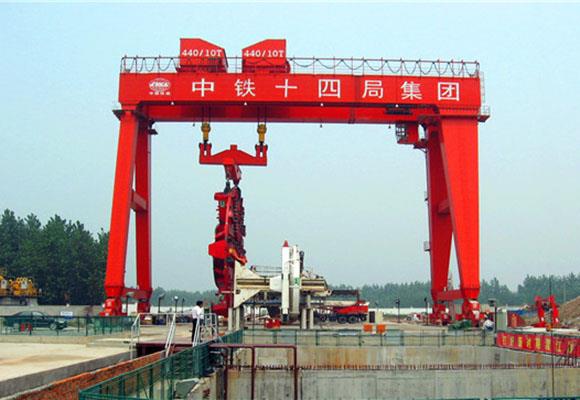

ダブル桁ガントリークレーンは主に非掘削装置シールド機のカッターヘッドとシールド本体の設置に使用され、建設中のトンネルサポートセグメントの持ち上げ作業に使用されます。 フレキシブルな動作モードで、掘削に異なる方向のニーズに対応するために、安定したパフォーマンス、高い生産効率、簡単なメンテナンス、上部が回転可能なスプレッダーの利点を持って、安全を確保するために最大限の安全指示と過負荷保護装置を持ってPLCの周波数調整を採用し、それは機関の制御、DMGの設計、製造、検査の実行が最近発表された国家標準のために有益です。
特徴
ダブルガーダーガントリークレーン非掘削装置シールド機のカッターヘッドとシールド本体の設置、建設中のトンネルサポートセグメントの持ち上げ作業に主に使用されるシールド付き。

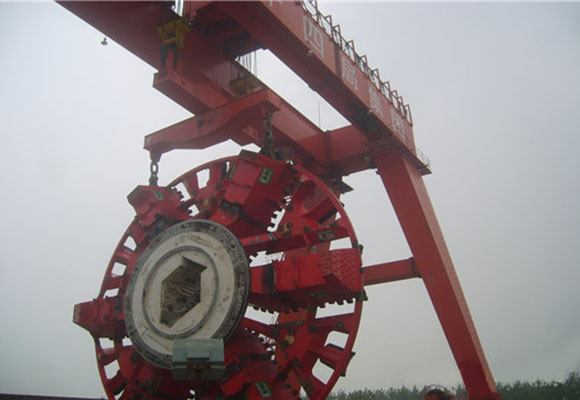

チッパーをスプレッダーで採用し、スプレッダーは360度回転でき、カッターヘッドの取り付け角度が異なるため適しています。

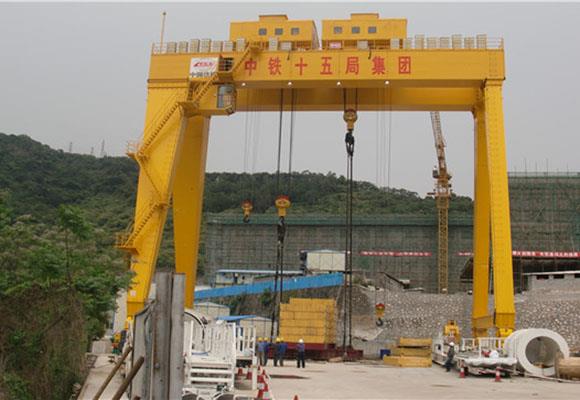

ダブルトロリー構造を採用し、2つのトロリーは、連結することができ、カッターヘッドを吊り上げることも、チューブシートを持ち上げるために別々に働くこともできます。
オープンギアドライブを使用して持ち上げ、コストを節約します。
クレーン電源は三相、50HZ、380Vです。
作業温度は-20〜+ 45度ですが、
最大相対湿度95％未満（結露あり）。
作業速度は20m / s未満です。
クレーン作業義務A3、A4;
クレーンに環境条件に関する特別な要件がある場合、実行は注文契約に従います。
仕様
容量 | T | 400 | |
スパン | m | 33 | 34 |
持ち上げ高さm | メインリフティング | 24（上レール）23（下レール） | 24（上レール）23（下レール） |
補助リフティング | 22（上レール）26（下レール） | 22（上レール）26（下レール） | |
持ち上げ速度 | m /分 | 0.09〜0.9; 7 | |
トロリー走行速度 | m /分 | 1.15-11.5 | |
クレーン走行速度 | m /分 | 1.6-16 | |
マックス ホイールロード | KN | 406 | 415 |
レール推奨 | モデル | QU100 | |
主な寸法（mm） | スパン（m） | 33 | 34 |
クレーンベース距離 | W | 4500 | |
クレーン幅 | B | 14000 | |
フック左限界 | S1 | 2500 | |
フック左限界 | S2 | 3500 | |
| 容量 | T | 200 + 200 | |
スパン | m | 33 | 34 |
持ち上げ高さ | m | 48（上レール24l）（下レール24l） | |
持ち上げ速度 | m /分 | 0.09〜0.9; 7 | |
トロリー走行速度 | m /分 | 1.15-11.5 | |
クレーン走行速度 | m /分 | 1.6-16 | |
マックス ホイールロード | KN | 405 | 410 |
レール推奨 | モデル | QU100 | |
総モーターパワー | kw | 241 | |
主な寸法（mm） | スパン（m） | 33 | 34 |
クレーンベース距離 | W | 14000 | |
クレーン幅 | B | 22800 | |
フック左限界 | S1 | 2500 | |
フックの右の制限 | S2 | 3500 | |
| 容量 | T | 100 + 100 | |
スパン | m | 33 | 34 |
持ち上げ高さ | m | 1500 + 21000 | |
持ち上げ速度 | m /分 | 0.3-3-6 | |
トロリー走行速度 | m /分 | 2.5-25 | |
クレーン走行速度 | m /分 | 2-20 | |
マックス ホイールロード | KN | 270 | 290 |
レール推奨 | モデル | QU80 | |
総モーターパワー | kw | 225 | |
主な寸法（mm） | スパン（m） | 33 | 34 |
クレーンベース距離 | W | 12000 | |
クレーン幅 | B | 19038 | |
フック左限界 | S1 | 2500 | |
フックの右の制限 | S2 | 2500 | |
| 容量 | T | 100 | ||
スパン | m | 20 | 22 | 24 |
持ち上げ高さ | m | 9800 + 30000 | ||
持ち上げ速度 | m /分 | 0.37-3.7-6 | ||
トロリー走行速度 | m /分 | 0.5〜25 | ||
クレーン走行速度 | m /分 | 1.4-14 | ||
マックス ホイールロード | KN | 230 | 235 | 240 |
レール推奨 | モデル | QU80 | ||
総モーターパワー | kw | 145 | ||
主な寸法（mm） | スパン（m） | 20 | 22 | 24 |
クレーンベース距離 | W | 10700 | ||
クレーン幅 | B | 16380 | ||
フック左限界 | S1 | 1750 | ||
フックの右の制限 | S2 | 1900年 | ||
| 容量 | T | 130 | ||
スパン | m | 20 | 22 | 24 |
持ち上げ高さ | m | 9800 + 30000 | ||
持ち上げ速度 | m /分 | 0.37-3.7-6 | ||
トロリー走行速度 | m /分 | 0.5〜25 | ||
クレーン走行速度 | m /分 | 1.4-14 | ||
マックス ホイールロード | KN | 270 | 275 | 280 |
レール推奨 | モデル | QU80 | ||
総モーターパワー | kw | 145 | ||
主な寸法（mm） | スパン（m） | 20 | 22 | 24 |
クレーンベース距離 | W | 10700 | ||
クレーン幅 | B | 16180 | ||
フック左限界 | S1 | 1750 | ||
フックの右の制限 | S2 | 1900年 | ||
