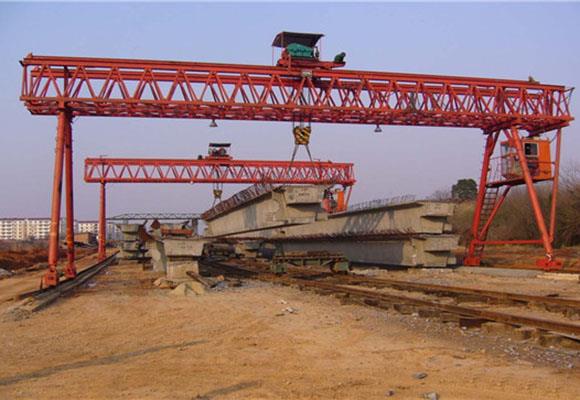

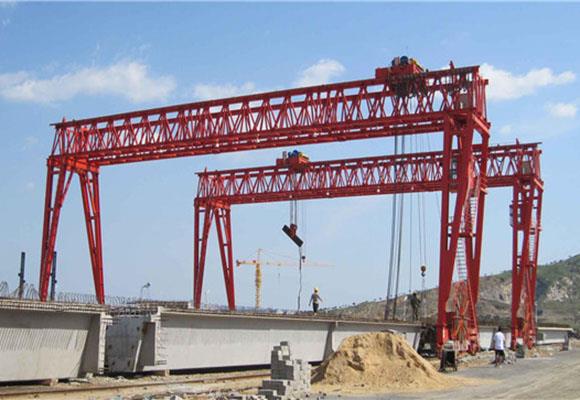

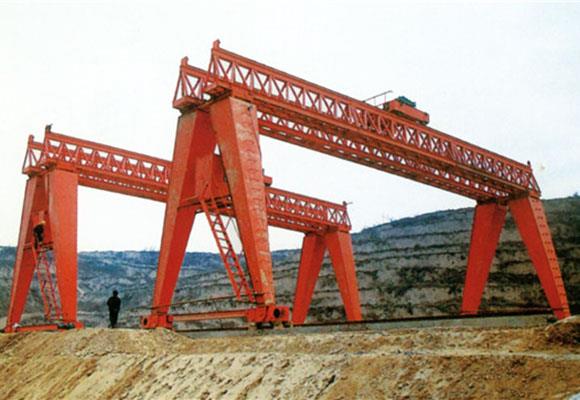

エンジニアリングガントリークレーン
説明
エンジニアリングガントリークレーンは、一般的なガントリークレーンに基づいて開発された特別なガントリークレーンであり、運転要件および地下建設の作業条件に従って開発されています。
エンジニアリングガントリークレーンは、カニ、ガントリー、トロリー、走行機構、油圧回転機構、キャブおよび電気設備で構成されています。
カニには、油圧作業ステーションとスラグ旋回フックとからなる油圧回転機構が設けられている。
キャリアビームの中央には、一般的な物品を持ち上げるためのフックがあります。
トロリー走行機構は8輪の4輪駆動です。 トロリに固定されたモーターは、垂直減速機によって車輪を駆動します。 防風レールクランプが装備されています。 クレーンが正常に動作しているときにレールから取り外され、クレーンの動作が停止すると、作業者はクランプを下ろしてクレーンが滑ってしまうのを防ぐようにレールをキャッチします。
地球の投棄方向は建設現場によって異なります。
特徴
1.合理的な構造と良好なパフォーマンス。2。
2.滑らかな始動と停止。
3.安全で信頼できる旅行、長い人生。
4.良好な視野を持つ低騒音、広いキャビン。
5.簡単なインストールと便利なメンテナンス。
6.部品や部品の優れた交換性。
7.クレーン駆動：IP54またはIP44、レベルF絶縁。
仕様
容量 | T | 40 | ||
スパン | m | 20 | 30 | 40 |
持ち上げ高さ | m | 9 | ||
持ち上げ速度 | m /分 | 1 | ||
トロリー走行速度 | m /分 | 10 | ||
クレーン走行速度 | m /分 | 14 | ||
マックス ホイールロード | KN | 175 | 190 | 220 |
レール推奨 | モデル | 43kg / m | ||
総モーターパワー | kw | 22.8 | 26 | |
主な寸法（mm） | スパン（m） | 20 | 30 | 40 |
クレーンベース距離 | W | 6000 | ||
クレーン幅 | B | 8286 | ||
フック左限界 | S1 | 1500 | ||
フックの右の制限 | S2 | 1500/2000 | ||
| 容量 | T | 60 | ||
スパン | m | 20 | 30 | 40 |
持ち上げ高さ | m | 9 | ||
持ち上げ速度 | m /分 | 0.95 | ||
トロリー走行速度 | m /分 | 10 | ||
クレーン走行速度 | m /分 | 15 | ||
マックス ホイールロード | KN | 240 | 260 | 280 |
レール推奨 | モデル | 43kg / m | ||
総モーターパワー | kw | 30 | ||
主な寸法（mm） | スパン（m） | 20 | 30 | 40 |
クレーンベース距離 | W | 6000 | ||
クレーン幅 | B | 8286 | ||
フック左限界 | S1 | 2000年 | ||
フックの右の制限 | S2 | 1500/2000 | ||
| 容量 | T | 80 | |
スパン | m | 20 | 30 |
持ち上げ高さ | m | 9 | |
持ち上げ速度 | m /分 | 0.8 | |
トロリー走行速度 | m /分 | 10 | |
クレーン走行速度 | m /分 | 15 | |
マックス ホイールロード | KN | 290 | 305 |
レール推奨 | モデル | 43kg / m | |
総モーターパワー | kw | 31.4 | |
主な寸法（mm） | スパン（m） | 20 | 30 |
クレーンベース距離 | W | 6000 | |
クレーン幅 | B | 8286 | |
容量 | T | 100 | |
スパン | m | 20 | 30 |
持ち上げ高さ | m | 12 | |
持ち上げ速度 | m /分 | 0.8 | |
トロリー走行速度 | m /分 | 10.5 | |
クレーン走行速度 | m /分 | 13 | |
マックス ホイールロード | KN | 190 | 205 |
レール推奨 | モデル | 43kg / m | |
総モーターパワー | kw | 46.4 | |
主な寸法（mm） | スパン（m） | 20 | 30 |
クレーンベース距離 | W | 12876 | |
クレーン幅 | B | 7500 | |
フック左限界 | S1 | 2000年 | |
フックの右の制限 | S2 | 2000年 | |
