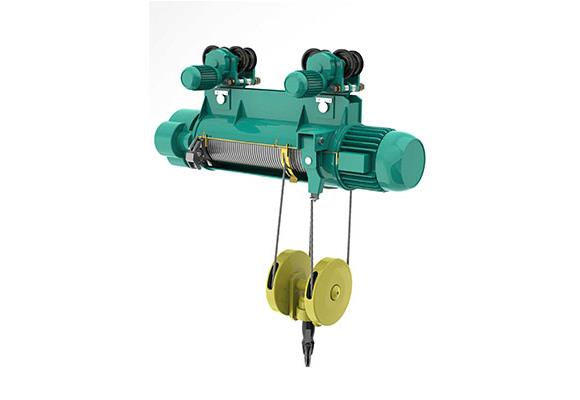

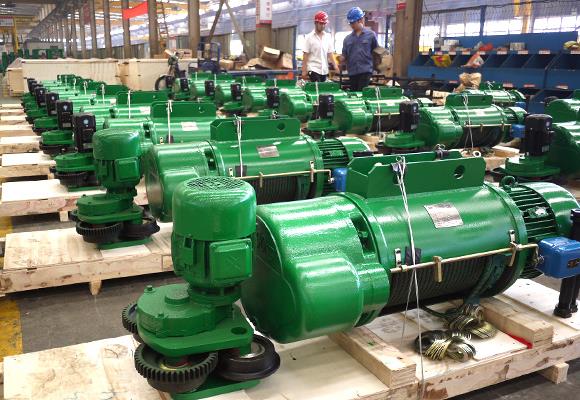

ワイヤーロープ電動ホイスト

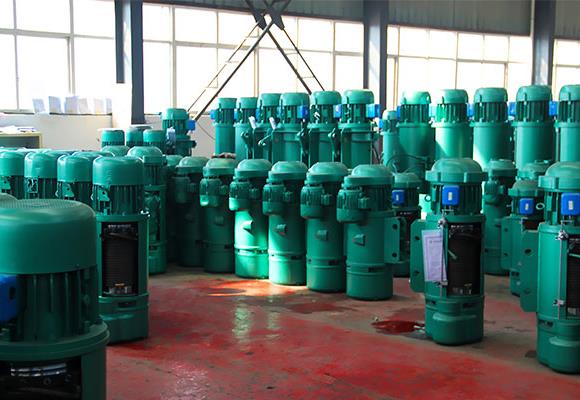

説明
CDタイプの電線ロープホイストは、小さなタイプのリフト装置です。ガントリークレーン、オーバーヘッドクレーン、ジブクレーン、その他の特殊クレーンなど、すべてのタイプのクレーンに取り付けることができます。それはまた、ウインチとして使用することができます。さらに、それは手のコントロールによって異なる高さで簡単にインストールすることができます。
一般的な持ち上げ装置の一種として、モデルCD1 / MD1電気は安全な操作を確保するために上/下限プロテクターを装備しています。それは、工場、地雷、鉄道舗装現場、物品ステーションと倉庫での材料取扱いや貨物の積込みに広く使用されていますそれは作業効率を上げ、作業条件を改善するのに良い性能を持ち上げる機構です。
小型のリフト装置として、コンパクトな構造、軽量、小容量、インターナショナルディメンション、操作しやすいなどの利点があります。リデューサーは、長寿命で機械的効率が高い硬質歯面駆動設計を採用しています。モータはテーパロータブレーキモータを採用しており、上下の双方向セキュリティ制限装置を装備しています。
1本のCD電線ロープホイスト昇降速度があります; MD1電線ロープホイストは、より正確な組立のために、安定して正確に2種類の巻上速度を高速かつ低速にします。
CDタイプ電線ロープホイストは通常の速度を1つしか持っていませんが、MDタイプの電線ロープホイストは通常速度と低速の2つの速度を持っています。
MDタイプが低速の場合、精密な積み下ろし、砂箱の掘削、工作機械のメンテナンスなどができます。モデルのMD電線ロープホイストは、モデルCDより広く使用されています。
特徴
ローラー
ローラーは高品質の継ぎ目のないパイプでできており、スプラインを介して動力を伝達します。 そのケースは溶接鋼板で作られています。 これはホイストの中核部分です。
フック
フックは鍛造され、スラストボールベアリングを介してプーリーアセンブリに接続されるので、フックは自由に回転することができる。
フックは5トン以上の持ち上げ能力がシングルプーリスタイルであり、10トン以上はダブルプーリスタイルである。
ワイヤーロープ
1770 Mpaの引張強さ、良好な安全性能および長い耐用年数を有する高強度ワイヤロープを採用する。
ロープガイド
標準のロープガイドはQ235b鋼製です。
ホイストモーター
大きな牽引力を有するホイストモーターは、不連続に作業する間に頻繁に直進することに従うために使用されます。
CD1型ワイヤーロープ電動ホイストはZD型単速モーター、MD1はZDS型倍速モーターを装備しています。
通常速度と低速の差は10：1です。
減速機
ギヤと軸は合金鋼または認定された炭素鋼でできています。 すべてのレデューサーは3レベルのベベルギアを採用しています。 信頼性と耐用年数を確保するため、適切な熱処理が施されています。 最後に、ボックス本体とボックスカバーは鋳鉄製です。 両方ともよく揺れが減り、しっかりと密閉されています。
電気設備
電気機構は、電気制御ボックス、リミッタ、ボタンスイッチ、接続ワイヤなどで構成されています。
ボタンスイッチのマークされた方向に従って、ボタンを正しく押して、コントロールボックスのリレーのオンとオフでホイストを制御します。 動作電圧は通常36Vです。
安全保護
*正確なギヤ駆動リミッタは、フックが上限または下限に移動してモータを停止させる場合、電源回路を確実に遮断することができる上下限として使用されます。
*過負荷保護装置：電気ワイヤーロープホイストは電子過負荷保護装置を使用しているため、総持ち上げ重量は定格持ち上げ重量を超えません。 スチールロープの引張力が定格容量の105％を超えると、過負荷保護装置はリフトループを自動的に切断します。
*緊急停止保護
*ホイストモーターの過熱保護
* 過電流保護
*相保護
*低電圧保護
制御方法
ペンデントラインコントロール
人間のためのa.36V制御電圧の安全性。
b。制御が容易で、追加のドライバーが必要なく、ホイストの移動に追従して動作する
安全停止を達成するための緊急時のダブルステップボタン
d。トロリーの下に懸架された電動トロリーに接続
e.保護クラスIP54 IP55
f。作動寿命50万回以上
リモコン
a.Taiwan Yudingまたは世界的に有名なブランド、
b.24V人間のための制御電圧安全性。
c。リモート距離：100メートル以上、
d。制御が容易で、追加のドライバーは必要なく、地上でより自由に動作する
e。何千もの接続周波数ポイント、互いに干渉しない
f。2つのステップで、押しボタンまたはジョイスティックステーションを非常停止させます。
g。保護クラスIP54 IP55
h。使用寿命：50万回以上
設計基準
a .GB3811 GB6067 JB / T9008.1〜9008.2
仕様
モデル | リフティング重量 | 持ち上げ速度 | ランニングスピード | ホイストモーター | ランニングモーター | 重量 | ||
t | m /分 | m /分 | モデル | 電力kW | モデル | 電力kW | kgs | |
CD 1T-12M | 1 | 8 | 20 | ZD22-4 | 1.5 | ZDY11-4 | 0.2 | 172 |
CD 3T-12M | 3 | 8 | 20 | ZD41-4 | 7.5 | ZDY12-4 | 0.8 | 597 |
CD 5T-12M | 5 | 8 | 20 | ZD41-4 | 7.5 | ZDY21-4 | 0.8 | 597 |
CD 10T-12M | 10 | 7 | 20 | ZD51-4 | 13 | ZDY21-4 | 0.8 | 1100 |
CD12T-12M | 12 | 3.5 | 18 | ZD51-4 | 13 | ZDY21-4 | 0.8 | 1200 |
CD 16T-12M | 16 | 3.5 | 18 | ZD51-4 | 13 | ZDY21-4 | 0.8 | 1200 |
CD 20T-12M | 20 | 4.2 | 14 | ZD52-4 | 18.5 | ZDY21-4 | 0.8 | 1930 |
CD 32T-12M | 32 | 3 | 16 | ZDx62-6 | 18.5 | ZDY22-4 | 1.5 | 2950 |
注：持ち上げ高さは6m、9m、20mにカスタマイズできます
モデル | 持ち上げ高さ | 持ち上げ速度 | ランニングスピード | ホイストモーター | ランニングモーター | 重量 | ||
t | m /分 | m /分 | モデル | 電力kW | モデル | 電力kW | kgs | |
MD 1T-12M | 1 | 8 / 0.8 | 20 | ZDS22-4 | 1.5 / 0.2 | ZDY11-4 | 0.2 | 199 |
MD 3T-12M | 3 | 8 / 0.8 | 20 | ZDS41-4 | 7.5 / 0.8 | ZDY12-4 | 0.8 | 654 |
MD 5T-12M | 5 | 8 / 0.8 | 20 | ZDS41-4 | 7.5 / 0.8 | ZDY21-4 | 0.8 | 654 |
MD 10T-12M | 10 | 7 / 0.7 | 20 | ZDS51-4 | 13 / 1.5 | ZDY21-4 | 0.8 | 1150 |
MD 12T-12M | 12 | 3.5 / 0.35 | 18 | ZDS51-4 | 13 / 1.5 | ZDY21-4 | 0.8 | 1280 |
MD 16T-12M | 16 | 3.5 / 0.35 | 18 | ZDS51-4 | 13 / 1.5 | ZDY21-4 | 0.8 | 1280 |
MD 20T-12M | 20 | 4.2 / 0.42 | 14 | ZDS52-4 | 18.5 / 2.2 | ZDY21-4 | 0.8 | 1450 |
MD 32T-12M | 32 | 3 / 0.3 | 16 | ZDx62-6 | 18.5 / 2.2 | ZDY22-4 | 1.5 | 2950 |
注：持ち上げ高さは6m、9m、20mにカスタマイズできます
