チューブベルトコンベヤ

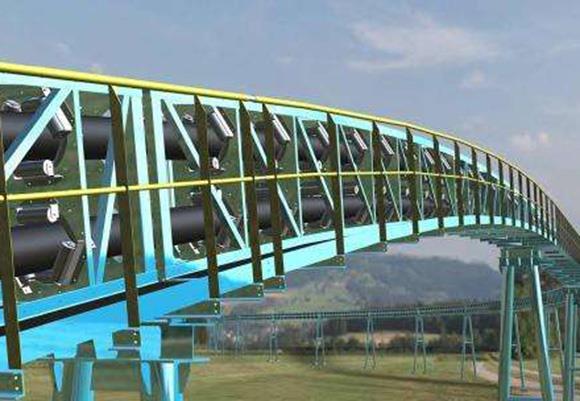

説明
石炭、石炭、コークス、混合材料、焼結鉱、鉱物粉、石油コークス、石灰石、砂利骨材、アセチレンスラッジなどの輸送には、環境に優しい連続輸送機器の一種として、肥料、化学肥料、塩、古紙、リン石膏、硫黄鉄スラグおよびあらゆる種類のバルク材料を含む。 環状チューブベルトコンベヤは、通常のベルトコンベヤと同じ作動原理を有する。 すなわち、コンベヤベルトおよびその材料を動かすために摩擦を利用する。 大部分の部品は通常のベルトコンベアと共通に使用できますが、コンベアベルトは丸いチューブ状に巻き上げなければなりません。
円管式ベルトコンベアの原理と構造：
1.共通吐出口
2.充電口
3.受信材料の移行セクション
4.特殊なチューブ状のテープ
5.荷下ろしの移行部
トランスミッションローラー

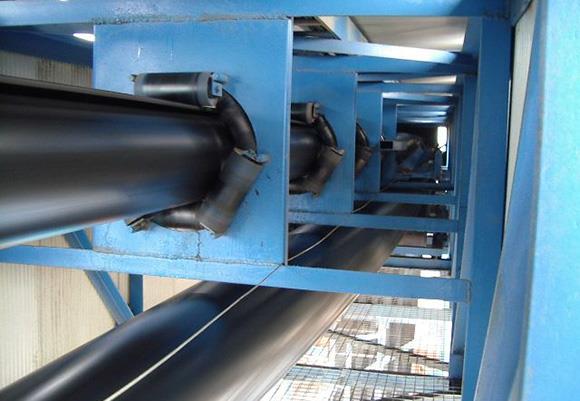

コンベヤベルトがトランジションセクションから尾部の材料を受け取ると、コンベヤベルトは徐々に丸いチューブ形状に巻かれ、次に円形チューブテープが材料をシールされた方法で輸送するために塗布され、材料が排出されるまで材料がヘッド移行部に搬送されると、コンベアベルトは徐々に展開される。

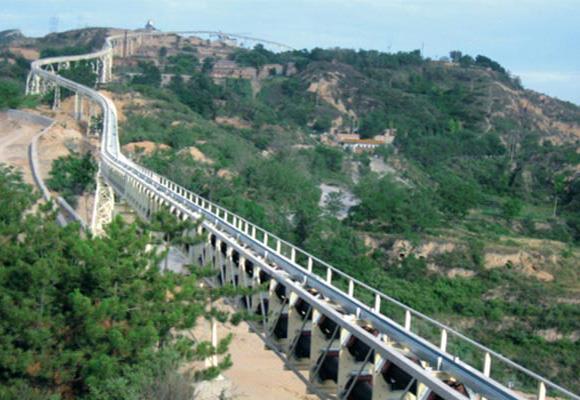

特徴
1.それはバルク材料を封止および輸送することができる。
2.それは、スペースワープ方式で輸送ルーチンを配列することができる。
搬送傾斜角を高めることができる。
4.オフトラッキング現象はありません。
5.それは材料を2つの方向に輸送することができる。
仕様
チューブ直径 | バンド幅 | バンドスピード（m / s） | |||||||
0.5 | 0.63 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47.7 | 59.6 | 76.3 | 95.4 | 119.3 |
Φ200 | 730 | 42.4 | 53.4 | 67.9 | 84.8 | 106 | 135.7 | 169.6 | 212.1 |
Φ250 | 910 | 66.3 | 83.5 | 106 | 132.5 | 165.7 | 212.1 | 265.1 | 331.3 |
Φ300 | 1100 | 95.4 | 120.2 | 152.7 | 190.9 | 238.6 | 305.4 | 381.7 | 477.1 |
Φ350 | 1280 | 129.9 | 163.7 | 207.8 | 259.8 | 324.7 | 415.6 | 519.5 | 649.4 |
Φ400 | 1460 | 169.6 | 213.8 | 271.4 | 339.3 | 424.1 | 542.9 | 678.6 | 848.2 |
Φ450 | 1640 | 214.7 | 270.5 | 343.5 | 429.4 | 536.8 | 687.1 | 858.8 | 1073.5 |
Φ500 | 1820 | 265.1 | 334 | 424.1 | 530.1 | 662.7 | 848.2 | 1060.3 | 1325.4 |
Φ560 | 2050年 | 332.5 | 419 | 532 | 665 | 831.3 | 1064 | 1330年 | 1662.5 |
Φ600 | 2190 | 381.7 | 480.9 | 610.7 | 763.4 | 954.3 | 1221.5 | 1526.8 | 1908.5 |
Φ630 | 2300 | 420.8 | 530.2 | 673.3 | 841.7 | 1052.1 | 1346.6 | 1683.3 | 2104.1 |
Φ700 | 2550 | 519.5 | 654.6 | 831.3 | 1039.1 | 1298.9 | 1662.5 | 2078.2 | 2597.7 |
Φ800 | 2900 | 678.6 | 855 | 1085.7 | 1357.2 | 1696.5 | 2171.5 | 2714.3 | 3392.9 |
Φ850 | 3100 | 766.1 | 965.2 | 1225.7 | 1532.1 | 1915.1 | 2451.4 | 3064.2 | 3830.3 |
チューブ直径 （mm） | バンド幅 | バンドスピード（m / s） | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75.3 | 84.8 | 95.4 | 106 | 118.8 | 133.6 | 150.6 |
Φ150 | 550 | 150.3 | 169.4 | 190.9 | 214.7 | 238.6 | 267.2 | 300.6 | 338.8 |
Φ200 | 730 | 267.2 | 301.1 | 339.3 | 381.7 | 424.1 | 475 | 534.4 | 602.2 |
Φ250 | 910 | 417.5 | 470.5 | 530.1 | 596.4 | 662.7 | 742.2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677.5 | 763.4 | 858.8 | 954.3 | 1068.8 | 1202.4 | 1355 |
Φ350 | 1280 | 818.3 | 922.2 | 1039.1 | 1169 | 1298.9 | 1454.7 | 1636.6 | 1844.4 |
Φ400 | 1460 | 1068.8 | 1204.5 | 1357.2 | 1526.8 | 1696.5 | 1900年 | 2137.5 | 2409 |
Φ450 | 1640 | 1352.7 | 1524.4 | 1717.7 | 1932.4 | 2147.1 | 2404.7 | 2705.3 | 3048.9 |
Φ500 | 1820 | 1670年 | 1882 | 2120.6 | 2385.6 | 2650.7 | 2968.8 | 3339.9 | 3764 |
Φ560 | 2050年 | 2094.8 | 2360.8 | 2660 | 2992.6 | 3325.1 | 3724.1 | 4189.6 | 4721.6 |
Φ600 | 2190 | 2404.7 | 2710.1 | 3053.6 | 3435.3 | 3817 | 4275.1 | 4809.5 | 5420.2 |
Φ630 | 2300 | 2651.2 | 2987.9 | 3366.6 | 3787.5 | 4208.3 | 4713.3 | 5302.4 | 5975.8 |
Φ700 | 2550 | 3273.1 | 3688.7 | 4156.3 | 4675.9 | 5195.4 | 5818.9 | 6546.2 | 7377.5 |
Φ800 | 2900 | 4275.1 | 4817.9 | 5428.7 | 6107.3 | 6785.8 | 7600.1 | 8550.2 | 9635.9 |
Φ850 | 3100 | 4826.2 | 5439 | 6128.5 | 6894.5 | 7660.6 | 8579.8 | 9652.3 | 10878 |
