防爆ブリッジクレーン
説明

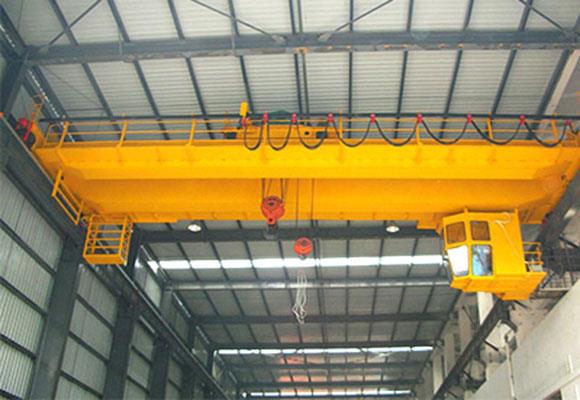

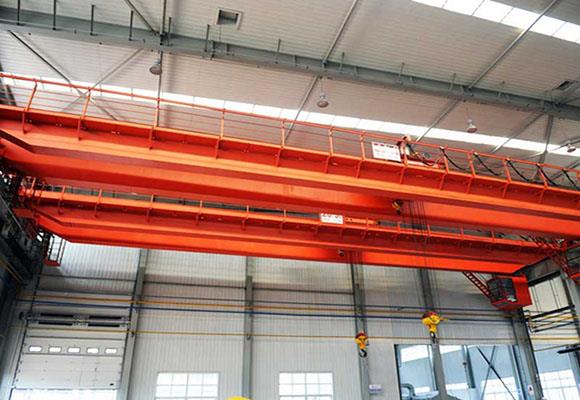

GB3836.2-2000で規定された基準を満たすダブルビーム防爆トロリークレーン爆発性ガス環境で働く防爆型電気機器パート2：防炎クレーン。 クレーンは、政府が指定した防爆製品の試験に合格した後、防爆証明書を取得しています。 防爆マークはそれぞれExdⅡCT4です。
本製品は、爆発、伝熱がⅡB又はⅡC以下で、かつ可燃性ガス又は水蒸気とガスの爆発性混合物の発火温度グループがT4以上のものに適しています。 該当する危険ゾーンはゾーン1とゾーン2です（詳細はGB3836.1-2000を参照してください）。
この製品は一般的に地上で制御されますが、運転室からの制御も可能です。 作業グレードは中級です。
仕様
容量 | T | 5 | |||||||
スパン | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
持ち上げ高さ | m | 16m | |||||||
持ち上げ速度 | m /分 | 15.5 | |||||||
トロリー走行速度 | m /分 | 19.6（14.6） | |||||||
クレーン走行速度 | m /分 | 22.3（12） | |||||||
総重量 | kg | 12700 | 14200 | 16100 | 18600 | 21000 | 25400 | 28500 | 31400 |
マックス ホイールロード | KN | 72 | 78 | 84 | 92 | 97 | 109 | 117 | 124 |
レール推奨 | モデル | 43kg / m | |||||||
総モーターパワー | kw | 10 | |||||||
主な寸法（mm） | スパン（m） | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
レールトップクレーントップ | H | 1763年 | |||||||
レールトップツーフックセンター | H4 | 71 | |||||||
クレーンベース距離 | W | 3400 | 3550 | 5000 | |||||
クレーン幅 | B | 5054 | 5204 | 5948 | |||||
トロリーレールの距離 | K | 1400 | |||||||
フック左限界 | S1 | 800 | |||||||
フックの右の制限 | S2 | 1250 | |||||||
容量 | T | 10 | |||||||
スパン | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
持ち上げ高さ | m | 16m | |||||||
持ち上げ速度 | m /分 | 15.5 | |||||||
トロリー走行速度 | m /分 | 20.5（14.6） | |||||||
クレーン走行速度 | m /分 | 22.3（12） | 19（14.5） | ||||||
総重量 | kg | 14300 | 16100 | 18900 | 20600 | 23200 | 27600 | 31000 | 34400 |
マックス ホイールロード | KN | 101 | 108 | 117 | 122 | 126 | 135 | 144 | 152 |
レール推奨 | モデル | 43kg / m | |||||||
総モーターパワー | kw | 15.5 | |||||||
主な寸法（mm） | スパン（m） | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
レールトップクレーントップ | H | 1800 | |||||||
レールトップツーフックセンター | H4 | 602/552 | |||||||
クレーンベース距離 | W | 4050 | 5000 | ||||||
クレーン幅 | B | 5704 | 5882 | 5948 | |||||
トロリーレールの距離 | K | 2000年 | |||||||
フック左限界 | S1 | 1050 | |||||||
フックの右の制限 | S2 | 1300 | |||||||
容量 | T | 16 / 3.2 | |||||||
スパン | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
持ち上げ高さ | m / a | 16m / 18m | |||||||
持ち上げ速度 | m /分 | 15.5 | |||||||
トロリー走行速度 | m /分 | 20.5（13） | |||||||
クレーン走行速度 | m /分 | 19（14.5） | 17（14.5） | ||||||
総重量 | kg | 19100 | 20300 | 23400 | 26400 | 28800 | 33100 | 36300 | 39400 |
マックス ホイールロード | KN | 138 | 146 | 152 | 166 | 173 | 185 | 194 | 203 |
レール推奨 | モデル | 43kg / m | |||||||
総モーターパワー | kw | 23.9（23.2） | |||||||
主な寸法（mm） | スパン（m） | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
レールトップクレーントップ | H | 2043/2043 | |||||||
レールトップツーフックセンター | H4 | 860/780 | |||||||
クレーンベース距離 | W | 4000 | 4100 | 5000 | |||||
クレーン幅 | B | 5864 | 5928 | 6438 | |||||
トロリーレールの距離 | K | 2000年 | |||||||
フック左限界 | S1 / S2 | 1040/1850 | |||||||
フックの右の制限 | S3 / S4 | 1500/2310 | |||||||
容量 | T | 20/5 | |||||||
スパン | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
持ち上げ高さ | m / a | 12m / 14m | |||||||
持ち上げ速度 | m /分 | 15.5 | |||||||
トロリー走行速度 | m /分 | 20.5（14.6） | |||||||
クレーン走行速度 | m /分 | 19（14.5） | 17（14.5） | ||||||
総重量 | kg | 19900 | 21300 | 23500 | 27700 | 30300 | 34600 | 38300 | 41500 |
マックス ホイールロード | KN | 160 | 167 | 176 | 189 | 197 | 209 | 220 | 229 |
レール推奨 | モデル | 43kg / m | |||||||
総モーターパワー | kw | 25.7（25） | |||||||
主な寸法（mm） | スパン（m） | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
レールトップクレーントップ | H | 2045/2045 | |||||||
レールトップツーフックセンター | H4 | 858/858 | |||||||
クレーンベース距離 | W | 4000 | 4100 | 5000 | |||||
クレーン幅 | B | 5864 | 5928 | 6438 | |||||
トロリーレールの距離 | K | 2000年 | |||||||
フック左限界 | S1 / S2 | 1030/1930 | |||||||
フックの右の制限 | S3 / S4 | 1420/2320 | |||||||
容量 | T | 32/5 | |||||||
スパン | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
持ち上げ高さ | m / a | 16m / 18m | |||||||
持ち上げ速度 | m /分 | 15.5 | |||||||
トロリー走行速度 | m /分 | 20（12.3） | |||||||
クレーン走行速度 | m /分 | 17（14.5） | 19.4（14.5） | ||||||
総重量 | kg | 26900 | 28600 | 32100 | 35500 | 39800 | 44900 | 49200 | 52700 |
マックス ホイールロード | KN | 234 | 248 | 260 | 275 | 287 | 303 | 314 | 325 |
レール推奨 | モデル | 43kg / m | |||||||
総モーターパワー | kw | 42.2（40.7） | 43.6（40.7） | ||||||
主な寸法（mm） | スパン（m） | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
レールトップクレーントップ | H | 2230 | |||||||
レールトップツーフックセンター | H4 | 800 | |||||||
クレーンベース距離 | W | 4650 | 4700 | 5000 | |||||
クレーン幅 | B | 6478 | 6628 | 6928 | |||||
トロリーレールの距離 | K | 2500 | |||||||
フック左限界 | S1 / S2 | 1070/2050 | |||||||
フックの右の制限 | S3 / S4 | 1700/2680 | |||||||
容量 | T | 50/10 | |||||||
スパン | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
持ち上げ高さ | m / a | 12m / 16m | |||||||
持ち上げ速度 | m /分 | 15.5 | |||||||
トロリー走行速度 | m /分 | 19.1（15.3） | |||||||
クレーン走行速度 | m /分 | 19.4（14.4） | 19.3（14.4） | ||||||
総重量 | kg | 35300 | 37800 | 42000 | 46100 | 50100 | 55600 | 59600 | 64900 |
マックス ホイールロード | KN | 333 | 354 | 373 | 385 | 404 | 421 | 434 | 450 |
レール推奨 | モデル | 43kg / m | |||||||
総モーターパワー | kw | 23.9（23.2） | |||||||
主な寸法（mm） | スパン（m） | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
レールトップクレーントップ | H | 2744 | 2750 | ||||||
レールトップツーフックセンター | H4 | 1020 | 1014 | ||||||
クレーンベース距離 | W | 4800 | 5000 | ||||||
クレーン幅 | B | 6828 | 6858 | 7058 | |||||
トロリーレールの距離 | K | 2500 | |||||||
フック左限界 | S1 / S2 | 1005/2200 | |||||||
フックの右の制限 | S3 / S4 | 2000/3195 | |||||||
容量 | T | 75/20 | ||||||
スパン | m | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
持ち上げ高さ | m / a | 20/22 | ||||||
持ち上げ速度 | m /分 | 1.86 / 4.2 | ||||||
トロリー走行速度 | m /分 | 10 | ||||||
クレーン走行速度 | m /分 | 15.4;（9.88） | 15.7（9.9） | |||||
総重量 | kg | 26900 | 28600 | 32100 | 35500 | 39800 | 44900 | 49200 |
マックス ホイールロード | KN | 219 | 302 | 314 | 324 | 333 | 345 | 356 |
レール推奨 | モデル | 43kg / m | ||||||
主な寸法（mm） | スパン（m） | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
レールトップクレーントップ | H | 3422 | 3422 | 3426 | 3430 | 3428 | 3432 | 3434 |
レールトップツーフックセンター | H4 | 1588 | 1588 | 1584 | 1580 | 1582 | 1578年 | 1576年 |
