断熱クレーン
説明

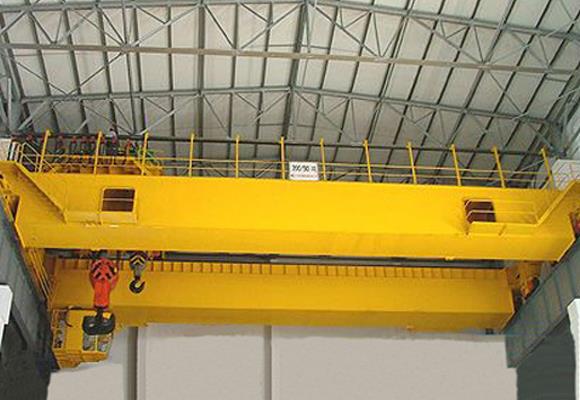

QYモデル絶縁オーバーヘッドクレーンは、非鉄金属、アルミニウムおよびマグネシウム冶金のワークショップの電気分解に広く使用されています。 このモデルクレーンは、箱型フレーム、クレーン走行機構、トロリー、電気設備で構成されています。 持ち上げられた部品が作業中にクレーンの運転者を危険にさらすことによって電気機器の電流を防止するために、絶縁機器はいくつかの適切な位置に設置される。
これは、作業中にクレーンの運転手を危険にさらすことから電気機器の電流を保護するために3つの絶縁部品を持っています。このモデルクレーンは安全性を確保するために、 主なホイスト機構は二重ブレーキと一致する。
特徴
1.フック、プーリー、持ち上げ機構、トロリーフレーム、クレーンの安全を確保するために3つの部分が絶縁されています。
2.各断熱材のインピーダンスは、20℃〜25℃の室温・湿度≦85％で1mΩ以上であること。
仕様
容量 | T | 32 / 5,50 / 10 | ||||||||||
スパン | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||
持ち上げ高さ | m | 16/18 | ||||||||||
持ち上げ速度 | m /分 | 15.6 | ||||||||||
トロリー走行速度 | m /分 | 3.36-33.6,2.9-29 | ||||||||||
クレーン走行速度 | m /分 | 92.7 | 93.7 | 86.5 | ||||||||
総重量 | kg | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 | |||
マックス ホイールロード | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 | |||
レール推奨 | モデル | 43kg / m | ||||||||||
総モーターパワー | kw | 27.8 | 31.8 | |||||||||
主な寸法（mm） | スパン（m） | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||
レールトップクレーントップ | H | 1750 | 1840 | |||||||||
レールトップツーフックセンター | H4 | 55 | 5 | |||||||||
クレーンベース距離 | W | 5140 | 5334 | 5940 | ||||||||
クレーン幅 | B | 3450 | 4400 | |||||||||
トロリーレールの距離 | K | 1400 | ||||||||||
フック左限界 | S1 | 800 | ||||||||||
フックの右の制限 | S2 | 1250 | ||||||||||
