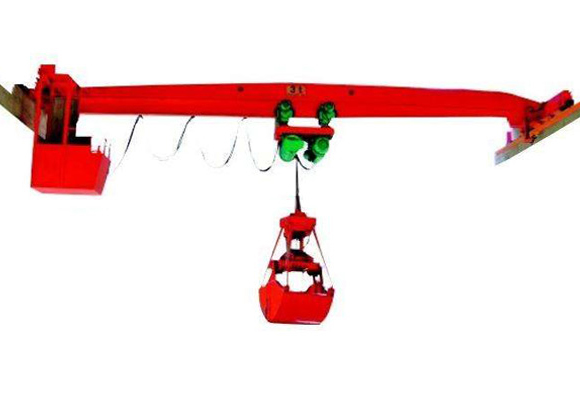

グラバー付きシングルガーダーオーバーヘッドクレーン
説明

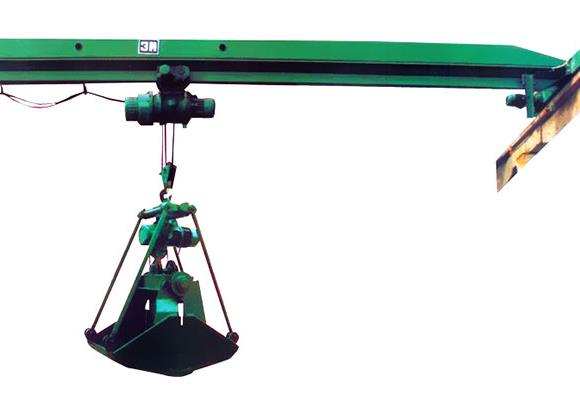

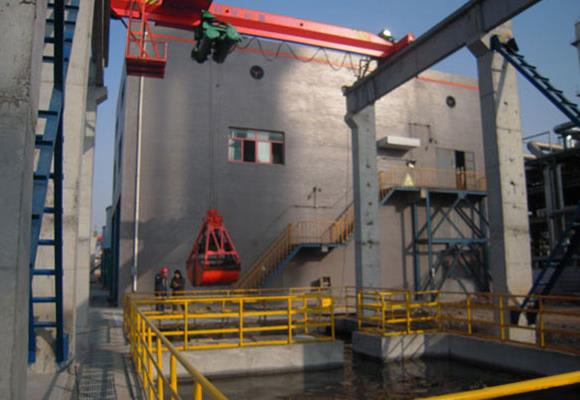

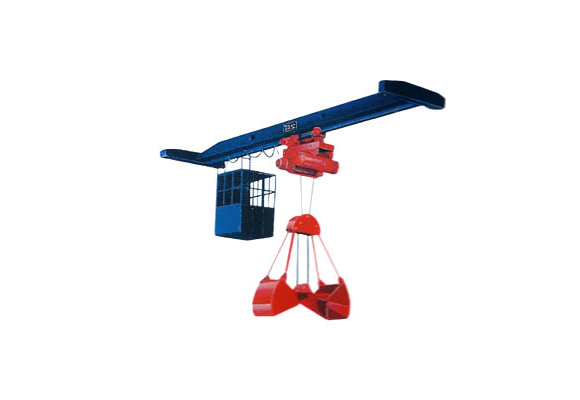

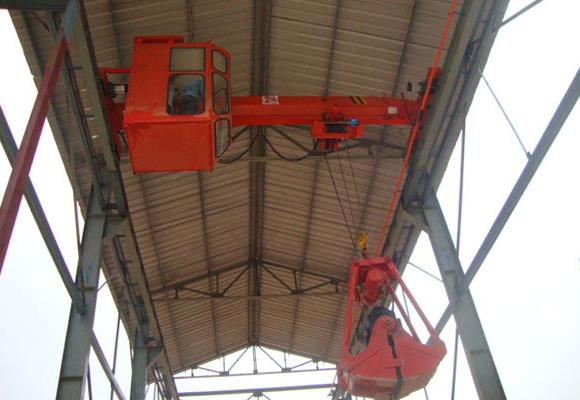

LDZ電気単一桁グラブクレーンは、グラブと電気ホイストトロリーを備えた一般的なシングル桁クレーンの一種で、定格容量は2〜20t、スパン4.5m〜28.5m、作動温度は-20℃〜+ 40℃です炎症を伴う環境で使用すること。 爆発5。 腐食性媒体。 このクレーンは、バルク材料を取り扱う工場、倉庫、貯蔵プラントに適しています。
このクレーンの機械部品は、高品質のスチールビームとワンタイムU字形スロットで作られたシングルビームです。 鋼板材料はQ235またはQ3452である。 エンドキャリッジは長方形管であるか、または高品質の鋼板によって溶接されている。 ビームは10.9クラスのボルトで接続され、クレーン走行システムは3イン1駆動または従来のモーターと減速機駆動です。
特徴
1.合理的な構造5。 強い支持力;
2.強いragi4。
3.共通速度または様々な周波数速度制御
4.柔らかい始動と停止、スムーズな走行。
低ノイズ5。 低コストのメンテナンス。
仕様
容量 | T | 1,2,3,5,10,16,20 | |||||||
スパン | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
持ち上げ高さ | m | 6,9,12,18,24,30 | |||||||
持ち上げ速度 | m /分 | 0.35 / 3.5,0.7 / 7,0.8 / 8 | |||||||
ホイスト走行速度 | m /分 | 20 | |||||||
クレーン走行速度 | m /分 | 20,30 | |||||||
マックス ホイールロード | KN | 8.7 | 9.9 | 11 | 12.2 | 12.8 | 14 | 16.7 | 19.4 |
レール推奨 | モデル | 24kg / m | |||||||
総モーターパワー | kw | 1.7 | |||||||
主な寸法（mm） | スパン（m） | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
レールトップクレーントップ | H | 490 | 530 | 580 | 660 | 745 | |||
レールトップツーフックセンター | H4 | 910 | 955 | 970 | 990 | 1010 | |||
クレーンベース距離 | W | 1500 | 2000年 | 2000年 | 2500 | 2500 | 3000 | 3500 | 4000 |
クレーン幅 | B | 2000年 | 2500 | 2500 | 3000 | 3000 | 3500 | 4000 | 4500 |
フック左限界 | S1 | 796 | |||||||
フックの右の制限 | S2 | 1274 | |||||||
