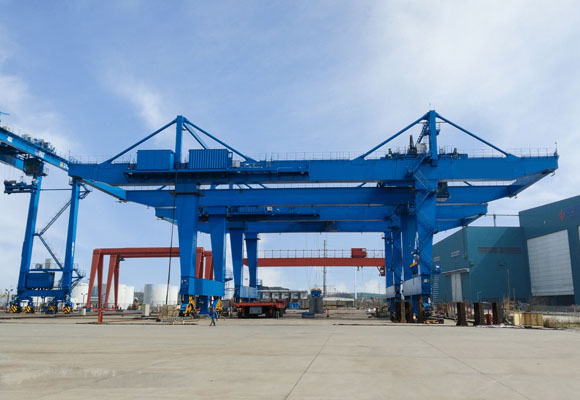

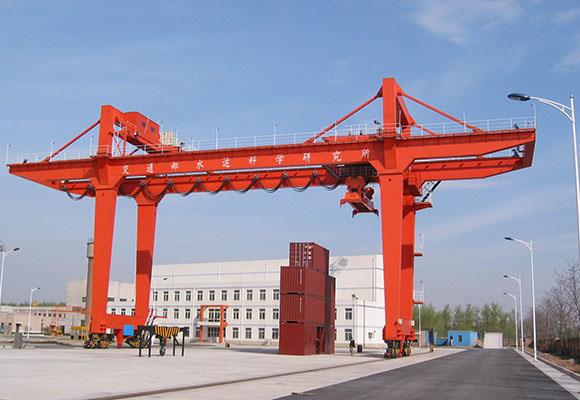

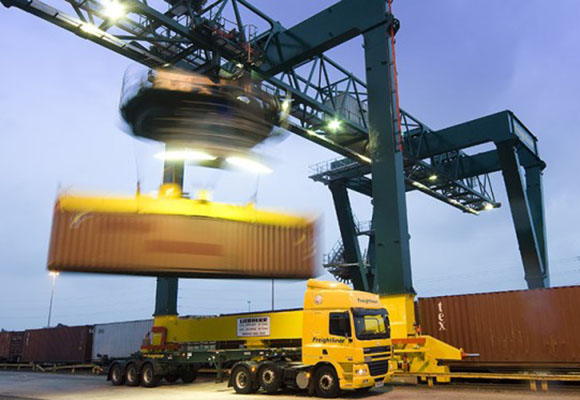

アッパーレール型コンテナガントリークレーン
説明
1.このクレーンはドック、ヤード、ステーションで使用できます。
2. 20フィート、40フィート、45フィートの標準コンテナを持ち上げることができる専用コンテナスプレッドを使用する。
3.電気駆動システムは完全なデジタル交流のfeffency変換、PLC制御のスピード、CMSのインテリジェントな監視と管理システム、実行状態のリアルタイム監視装置です。
4.トロリーの回転を270度にして、簡単に積み降ろしを行えます。
5.簡単なメインテンションのための長距離移動およびクロストラバース機構には、3対1の減速機が採用されています。
6.完全な安全対策：風のサイレン、ブレークプルーフシャフト、転倒防止など
仕様
定格負荷 | t | 40.5 | |
スパン | m | 22 +/- 8 | |
持ち上げ高さ | 12.3 | ||
義務 | A7 | ||
トロリーローテーション | 270度 | ||
コンテナ | 20 '、40'、45 ' | ||
速度 | ホイスト | m /分 | 10/18 |
トロリー | 40 | ||
ガントリー | 45 | ||
回転 | r /分 | 1.35 | |
限界寸法 | L1 | mm | 14500 |
L2 | 1550 | ||
S1 | 9000 | ||
S2 | 7500 | ||
メインディメンション | H | mm | 23500 |
H1 | 12300 | ||
H2 | 800 | ||
B | 16500 | ||
W | 10500 | ||
K | 8500 | ||
マックス ホイールローディング | KN | 280 | |
力 | KW | 260 | |
クレーンレール推奨 | QU70 | ||
電源 | 3相AC 50HZ 380V | ||
