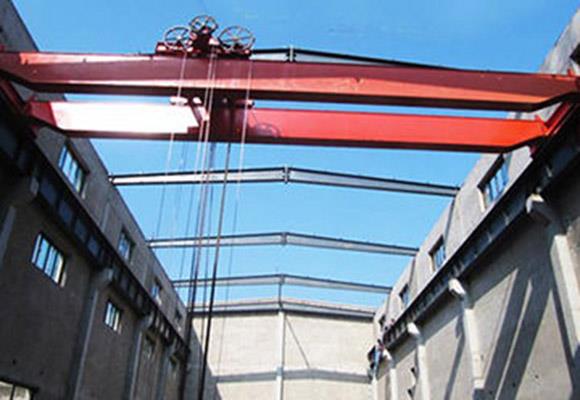

手動二重桁オーバーヘッドクレーン
説明
手動二重桁クレーンは、電源装置のない工場設備の設置、保守および作業場に適した小型のクレーンです。

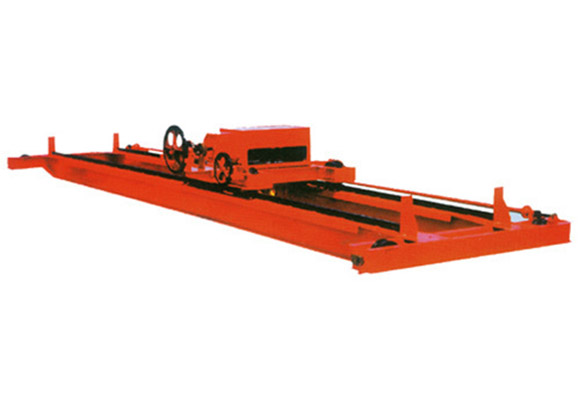

手動操作ダブルガーダークレーンは、橋、カート駆動装置、マニュアルモノレール車などの主要部品で構成されています。
1トンから40トンまで重量を持ち上げており、作業義務はA1-A3（軽量）です。
特徴
信頼性を備えたパフォーマンス
アプリケーションの柔軟性
取り扱いが簡単
簡単なメンテナンス
仕様
容量 | T | 32 / 5,50 / 10 | ||||||||
スパン | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
持ち上げ高さ | m | 16/18 | ||||||||
持ち上げ速度 | m /分 | 15.6 | ||||||||
トロリー走行速度 | m /分 | 3.36-33.6,2.9-29 | ||||||||
クレーンの移動速度 | m /分 | 92.7 | 93.7 | 86.5 | ||||||
総重量 | kg | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 | |
マックス ホイールロード | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 | |
レール推奨 | モデル | 43kg / m | ||||||||
総モーターパワー | kw | 27.8 | 31.8 | |||||||
主な寸法（mm） | スパン（m） | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
レールトップクレーントップ | H | 1750 | 1840 | |||||||
レールトップツーフックセンター | H4 | 55 | 5 | |||||||
クレーンベース距離 | W | 5140 | 5334 | 5940 | ||||||
クレーン幅 | B | 3450 | 4400 | |||||||
トロリーレールの距離 | K | 1400 | ||||||||
フック左限界 | S1 | 800 | ||||||||
フックの右の制限 | S2 | 1250 | ||||||||
